歐姆龍光電開關E3Z系列正確接線圖
作者：歐姆龍代理商
來源：http://www.rscxbd.cn/
發布時間：2023-06-08 10:39:59
點擊：
歐姆龍光電開關E3Z系列是用于檢測和測量物體的位置和移動的一款內置小型放大器型光電傳感器.E3Z的外觀為長方體,E3Z采用全新設計的光電傳感器，具有很高的精度和可靠性，不受現場、設置環境的影響，實現大幅度節省電力和節約能源。下面歐姆龍深圳代理商-華銘特機電小編來講解歐姆龍光電開關E3Z系列正確接線圖.
A:常用的三線制光電開關輸出類型分NPN 型和PNP 型。
（1）接線前先通過產品包裝確認光電開關的工作電源，如下圖為直流12-24V 供電。

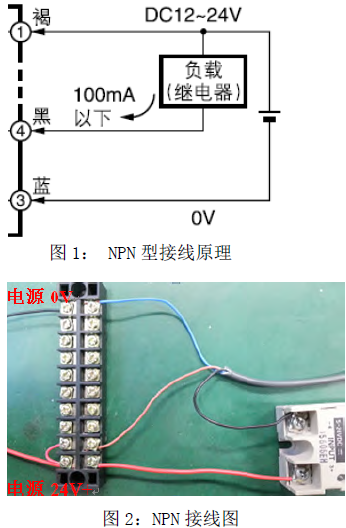

① 三線制輸出NPN 型光電開關的接線（以NPN 型輸出的E3Z-D61 為例）：請參考圖1 的接線原理圖及圖2 與負載G3NA 的實際接線圖，受光器的褐色線接電源24V+，藍色線接電源0V，黑色輸出線接負載4 號腳輸入負，負載3 號腳接電源24V+。
② 三線制輸出PNP 型的光電開關的接線（以PNP 型輸出的E3Z-D62 為例）請參考圖1 的接線原理圖及圖2 與負載G3NA 的實際接線圖，褐色線接電源24V+，藍色線接電源0V，黑色輸出線接負載3 號腳輸入正，負載4 號腳接電源0V。

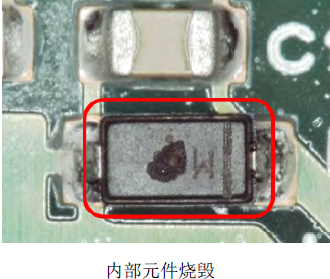

（2）供電電源錯誤或直流供電的正負極接反，可能會造成元件損壞，請參考下圖。
更多產品歐姆龍產品，歡迎向歐姆龍代理商-深圳市華銘特機電咨詢，華銘特機電主要代理歐姆龍繼電器、開關、傳感器及連接器等電子元器件。若有需求，可以隨時與我們聯系（歐姆龍東莞代理商：http://www.rscxbd.cn/）.
